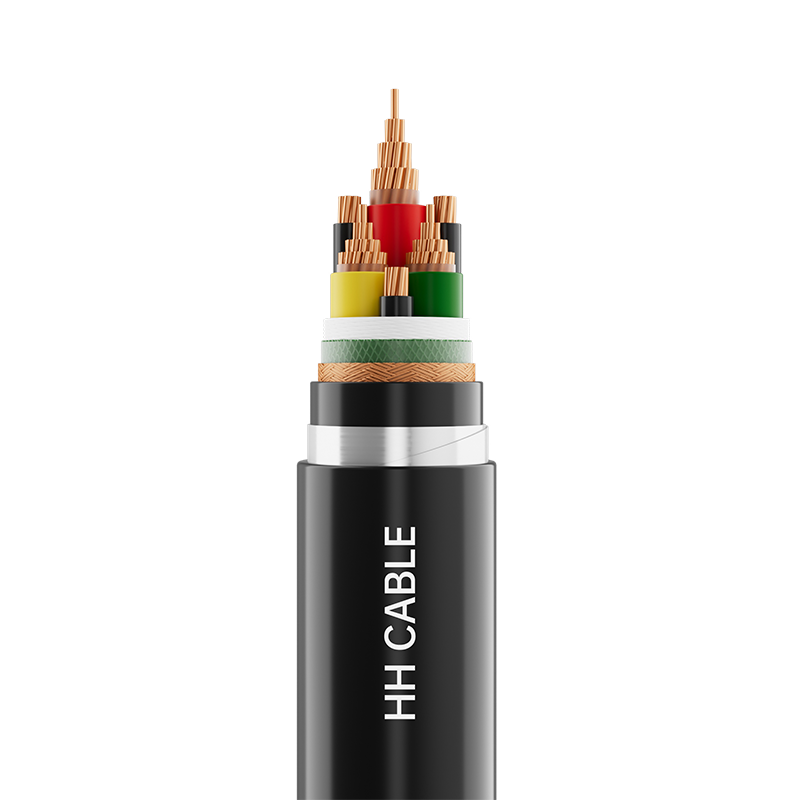

Nominell spenning 1kV variabel frekvens strømkabel

Produktnavn: Nominell spenning 1kV strømkabel med variabel frekvens

1-Implementeringsstandarder

Q/320282DJD009-2025

2-produktmodell

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Spenningsnivå

0,6/1kV

4-Produktspesifikasjoner

Antall kjerner

Spesifikasjon

Antall kjerner

Spesifikasjon

Hovedlinjekjerne

Nøytral kjerne

Hovedlinjekjerne

Nøytral kjerne

3 3

4 mm 2

1(0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5 (1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5 (1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6 (4) mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Antall kjerner

Spesifikasjon

3

1,5 mm 2 ~ 300 mm 2

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Runde komprimerte eller ikke-komprimerte kobberledere, kobberledere - Klasse 1, Klasse 2, Klasse 5;

Brannsikkert lag (hvis noen)

Glimmer tape

Isolasjon

Polyvinylkloridisolasjon, tverrbundet polyetylenisolasjon eller silikongummi

Fylling

Ikke-hygroskopisk fylltau i polypropylennett

Kabelinnpakningstape

Ikke-vevd eller polypropylentape

Metallskjerming

Kobbertrådfletting eller løst viklet kobbertråd eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning

Innerkappe (hvis noen)

Preget teip av polypropylen eller (silikongummi eller polyvinylklorid eller polyetylen eller halogenfritt røykfattig flammehemmende) kappemateriale

Isolasjonshylse (hvis noen)

Polyvinylklorid eller polyetylen eller halogenfritt røykfattig flammehemmende kappemateriale eller silikongummi

Rustning (hvis noen)

Galvanisert stållist eller galvanisert ståltråd eller flettet galvanisert ståltråd

Ytre slire

Polyvinylklorid eller polyetylen eller halogenfritt røykfattig flammehemmende kappemateriale eller silikongummi

6-leder kjerneidentifikasjon

6.1 Isolasjonsfarging eller identifikasjon av fargebånd:

3-leder kabel: gul, grønn, rød eller i henhold til kundens krav;

3 3 kjerner kabel: 3 hovedkjerner: gul, grønn, rød eller i henhold til kundens krav, 3 nøytrale kjerner: gul-grønn eller svart eller i henhold til kundens krav.

Merk: Tverrbundet polyetylenisolasjon kan kjennetegnes ved fargebånd eller isolasjonsfarging.

6.2 Digital identifikasjon av kabelisolering med flere kjerner:

3-leder kabel: 1, 2, 3 eller i henhold til kundens krav;

3 3 kjerner kabel: 3 hovedkjerner: 1, 2, 3 eller i henhold til kundens krav, 3 nøytrale kjerner: 0 eller i henhold til kundens krav.

7-Sheath farge

Svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, brannbestandig, termittbestandig, gnagerbestandig, UV-bestandig, oljebestandig, slitebestandig, høytemperaturbestandig, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift:

PVC-isolasjon: 70 ℃; XLPE-isolasjon: 90 ℃; Silikongummiisolasjon: 180 ℃.

9.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er: polyvinylkloridisolasjon: 160°C; tverrbundet polyetylen isolasjon: 250°C; silikongummi isolasjon: 350°C.

9.3 Kabelinstallasjonstemperaturen bør ikke være lavere enn 0 ℃

9.4 Minimum bøyeradius for kabelinstallasjon:

9.4.1 Enkjernet ikke-pansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 20 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 15 ganger kabelens ytre diameter.

9.4.2 Enkjernet pansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 15 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 12 ganger kabelens ytre diameter.

9.4.3 Flerkjernede ikke-pansrede kabler:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 15 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 12 ganger kabelens ytre diameter.

9.4.4 Pansrede kabler med flere kjerner:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 12 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 10 ganger kabelens ytre diameter.

9.5-kabel er mye brukt i kraftsystemer som matcher motorer med variabel frekvens på 0,6/1kV og under, for å oppnå effektiv og stabil kraftoverføring og kontroll. Dens utmerkede skjerming, antiinterferensegenskaper og tilpasningsevne til høye frekvenser sikrer sikker og stabil drift av motorer med variabel frekvens i komplekse elektromagnetiske miljøer.
