Industrielle kabler vi produserer

Vår Industrial Cables-familie er bygget rundt faste og fleksible installasjoner inne i fabrikker, transformatorstasjoner, vannbehandlingsanlegg, maskinverktøy og prosessplater. Hver konstruksjon er definert av spenningsnivå, isolasjonsmateriale, skjermingstype, kjerneantall og kappeforbindelse, slik at samme lederstørrelse kan leveres i flere ytelsesgrader.

Applikasjon passer på tvers av industrielle systemer

Valg av industrielle kabler starter med signal- eller strømplikten, og går deretter til miljøet. En kabel som bærer 4–20mA fra en trykktransmitter har andre krav til skjerming og kapasitans enn en 61-kjerners forriglingskabel i et motorkontrollsenter. Vi tilpasser konstruksjonen til sløyfen i stedet for å levere én generisk type for hvert panel.

• Prosessautomatisering: instrumentkabler mellom feltsensorer, koblingsbokser og DCS/PLC-skap.
• Motorstyring: XLPE eller PVC styrekabler for kontaktor, relé og indikasjonskretser.

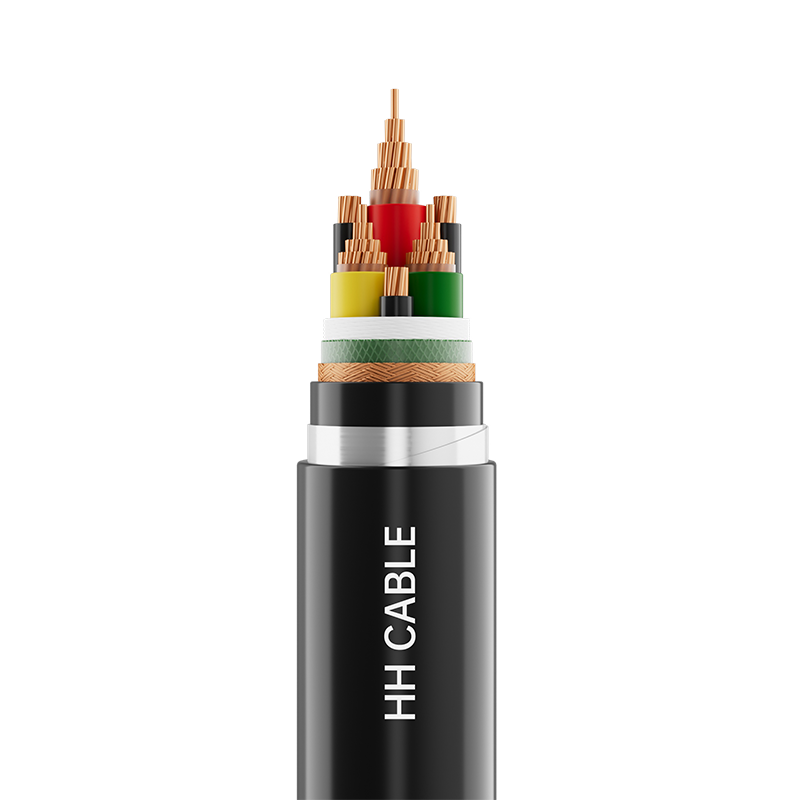

• Driver og omformere: 1kV variabel frekvens strømkabler med lav overføringsimpedans.
• Høytemperatursoner: silikon eller fluoroplastisk isolerte datamaskin- og instrumentkabler vurdert til 180°C eller 200°C ledertemperatur.
• Utendørs og nedgravde ruter: pansrede eller UV-bestandige mantlede styrekabler for kabelgrøfter og direkte nedgraving.

Konstruksjonsalternativer og kritiske spesifikasjoner

Hver industrikabel vi siterer er definert av en konstruksjonstabell. Tabellen nedenfor oppsummerer hovedvariablene vi bekrefter før produksjon, ved å bruke standardkonfigurasjonene publisert for våre kontroll- og instrumentserier.

Signalintegritet og skjermingsdesign

For instrumentering og datakabler er skjerming forskjellen mellom en stabil lesing og en fluktuerende. Vi bygger folieskjermer for høyfrekvent støy, flettede kobberskjermer der fleksibilitet og mekanisk robusthet er nødvendig, og komposittfolie-pluss-flettekonstruksjoner for de mest krevende EMC-miljøene. Avløpsledninger er inkludert slik at skjermen kan jordes i panelenden.

Tvinnede par, treklanger og stjerne-fire grupper reduserer magnetisk oppfanging. Der strøm- og signalledere deler en kabel, skiller vi dem for å begrense gjensidig induksjon. Disse valgene gjøres på tilbudsstadiet, fordi endring av skjoldtype etter produksjon ikke er praktisk.

Temperatur, installasjon og miljøgrenser

Nominell ledertemperatur avhenger av isolasjon: PVC, PE og halogenfri polyolefin 70°C; XLPE 90°C; silikongummi 180°C; fluorplast 200°C. Tillatt kortslutning for XLPE-kontrollkabler er 250°C i opptil fem sekunder. Installasjonstemperaturen bør ikke være under 0°C for standardforbindelser, eller under -20°C for høy- og lavtemperaturbestandige instrumentkabler.

• Bøyeradius: 6× ytre diameter for fleksible eller ikke-pansrede flettekabler; 8× for upansrede stive kontrollkabler; 12× for pansrede eller metallskjermede konstruksjoner.
• Ruting: separate strøm- og signalkabler, oppretthold skuffavstand og jordskjerming i den ene enden med mindre systemdesignet krever noe annet.
• Miljø: UV-bestandige jakker for utendørs løp, armering for direkte nedgraving, og oljebestandige slirer for interiør i maskinverktøy.

Kvalitetskontroll og aksept

Henghui Cable driver to produksjonsanlegg og ni verksteder med et MES-system som dekker ruten fra råmateriale til ferdig snelle. Våre kvalitetsstyrings-, miljøstyrings- og arbeidsmiljø- og sikkerhetssystemer er sertifisert, og vårt solcellekabelsortiment har TÜV Rheinland, CE og EAC-sertifisering. For industrielle kabler dekker rutinemessige fabrikktester ledermotstand, isolasjonsmotstand, høyspenningsmotstand og dimensjonskontroller; brannsikre og halogenfrie kvaliteter er verifisert mot de relevante ytelseskravene.

Akseptdokumentasjon kan inkludere testrapporter, samsvarssertifikat og spollengderegistreringer. Der et prosjekt spesifiserer tredjeparts inspeksjon eller vitnetesting, koordinerer vi inspeksjonsplanen med kundens representant før forsendelse.

Relaterte kabelfamilier for komplette prosjekter

Industrikabler sitter ofte sammen med andre kretser i samme anlegg. Vi leverer hele settet slik at isolasjonssystemer, kappeblandinger og dokumentasjon forblir konsistente gjennom hele prosjektet.

• Strømnettoverføring og transformasjonskabler — 1,8–3kV, 6–35kV og 66–110kV XLPE-strømkabler for nettstasjon og matertilkoblinger.
• Jernbane- og transittkabler — halogenfrie, røykfattige konstruksjoner for tunneler, stasjoner og rullende materiell.
• Infrastruktur og konstruksjonskabler — faste ledninger, PVC-isolerte ledninger og ledninger for bygninger og anlegg.
• Nye energikabler — solcellekabler og tilhørende DC-kabler for generasjons- og lagringssystemer.

Informasjon vi bruker for å konfigurere løsningen din

For å utarbeide et nøyaktig forslag til industrikabler trenger vi arbeidspunktet og installasjonsforholdene. Sjekklisten nedenfor gjenspeiler dataene våre ingeniører gjennomgår før de utsteder et tilbud og produksjonstegning.

• Kretsfunksjon: kontroll, signal, instrumentering, drift eller kraftfordeling.
• Spenningsnivå: 300/500V, 450/750V eller 1kV.
• Lederstørrelse og kjerneantall: tverrsnitt i mm² og antall kjerner, par eller triader.
• Isolasjons- og kappemateriale: PVC, PE, XLPE, halogenfri, silikon eller fluorplast.
• Skjerming og rustning: folie, flette, kompositt, ståltape eller ståltråd.
• Spesiell ytelse: flammehemmende kvalitet, brannmotstand, lite røyk halogenfri, termitt-/gnagerbestandig, UV- eller oljebestandighet.
• Installasjonsmiljø: innendørs, utendørs, nedgravd, brett, kanal, omgivelsestemperatur og kjemisk eksponering.
• Antall og levering: totale meter, snellelengde, destinasjonshavn og nødvendig leveringsvindu.
• Dokumentasjon: testrapporter, sertifikater, pakkeliste og eventuelle tredjeparts inspeksjonskrav.

Send disse detaljene sammen med forespørselen din, så bekrefter vi modell, konstruksjon og leveringstid. Tilpassede kjerner, farger, lengder og kappeblandinger kan produseres fra tegninger eller prøver.

Ofte stilte spørsmål

Hva er forskjellen mellom kontrollkabler og instrumentkabler?

Styrekabler bærer svitsje- og forriglingssignaler ved 450/750V og er bygget for mekanisk robusthet, ofte med mange kjerner. Instrumentkabler fører analoge eller digitale signaler på lavt nivå ved 300/500V og prioriterer lav kapasitans, høy isolasjonsmotstand og effektiv skjerming for å beskytte målenøyaktigheten.

Kan du levere kabler til frekvensomformere?

Ja. Vår 1kV strømkabel med variabel frekvens er designet med symmetrisk konstruksjon og skjerming for å begrense common-mode støy og spenningsspiker mellom omformer og motor. Vi bekrefter frekvensomformerens karakter, kabellengde og rutemetode før vi velger skjerm- og lederklasse.

Hvilket temperaturområde dekker industrikablene dine?

Standard PVC-, PE- og halogenfrie polyolefinkabler er klassifisert til 70°C ledertemperatur; XLPE styrekabler til 90°C. For høytemperatursoner leverer vi silikongummiisolerte kabler klassifisert til 180°C og fluoroplastiske isolerte kabler klassifisert til 200°C, med installasjonstemperaturer ned til -20°C.

Produserer du tilpassede kjernetellinger og skjedefarger?

Vi produserer både standard og tilpassede industrikabler. Kjerneteller fra 2 til 61, ikke-standard tverrsnitt, spesifikke fargesekvenser, trykte tegninger og alternative kappeforbindelser kan produseres i henhold til kundetegninger eller prøver.

Hvilken informasjon er nødvendig for et nøyaktig tilbud?

Oppgi modell eller konstruksjon, spenningsnivå, lederstørrelse, kjerneantall, isolasjons- og kappemateriale, krav til skjerming eller rustning, spesielle ytelsesbehov, mengde, spollengde og leveringsdestinasjon. Med disse opplysningene bekrefter vi konstruksjonen og gir et tilbud.

Hvordan pakkes og leveres industrikabler?

Kabler leveres på tre- eller stålspoler med lengde- og trommelmerker, beskyttet for sjøfrakt. Leveringstid for standard industrikabler er vanligvis ca. 7 til 10 dager etter bekreftelse, avhengig av mengde og materialtilgjengelighet.
