6-35kV kryssbundet polyetylenisolert strømkabel

Produktnavn: 6-35kV tverrbundet polyetylenisolert strømkabel

1-Implementeringsstandarder

GB/T2706.2～3-2020

2-produktmodell

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, etc.

3- Spenningsspesifikasjoner

Spenningsnivå

Antall kjerner

Spesifikasjon

Kobber leder

Leder av aluminium eller aluminiumslegering

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm 2 ~ 630 mm 2

25 mm 2 ~ 630 mm 2

1

25 mm 2 ~ 800 mm 2

25 mm 2 ~ 800 mm 2

18/20（30）kV

3

35 mm 2 ~ 630 mm 2

35 mm 2 ~ 630 mm 2

1

35 mm 2 ~ 800 mm 2

35 mm 2 ~ 800 mm 2

21/35kV

26/35kV

3

50 mm 2 ~ 630 mm 2

50 mm 2 ~ 630 mm 2

1

50 mm 2 ~ 800 mm 2

50 mm 2 ~ 800 mm 2

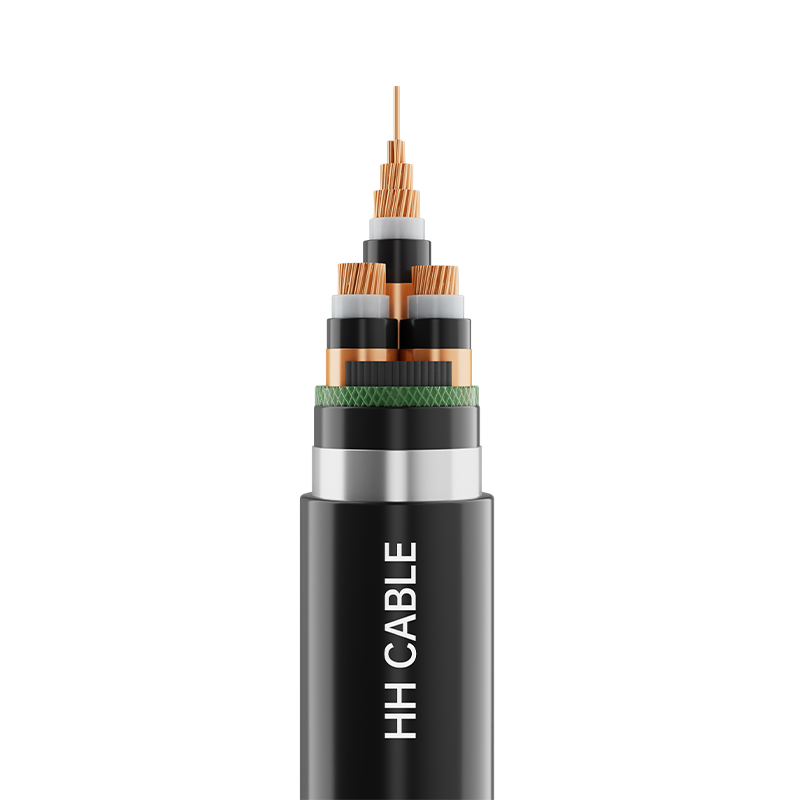

4- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Rund komprimert (kobber eller aluminium eller aluminiumslegering) leder

Dirigent shielding

Tverrbundet halvledende materiale

Isolasjon

Tverrbundet polyetylen isolasjonsmateriale

Isolasjon shielding

Tverrbundet halvledende materiale

Metallskjerming

Kobbertape innpakning eller kobbertråd sparsom vikling; I tillegg kan temperaturovervåking optisk fiber legges til etter behov

Fylling (hvis noen)

Ikke-hygroskopiske vifteformede påfyllingslister av polypropylen eller

Ikke-hygroskopisk polypropylen retikulert fylltau

Kabelinnpakningstape (hvis noen)

Ikke-vevd eller polypropylentape

Isolasjonshylse (hvis noen)

PVC eller polyetylen eller halogenfritt lavt røyk flammehemmende kappemateriale

Rustning (hvis noen)

Rustfritt stålbånd eller aluminiumsbånd eller aluminiumslegeringsbånd eller galvanisert stålbånd eller rustfritt ståltråd eller aluminiumstråd eller aluminiumslegeringstråd eller galvanisert ståltråd

Ytre slire

PVC eller polyetylen eller halogenfritt lavt røyk flammehemmende kappemateriale

5-leder kjerneidentifikasjon

Enkeltlederkabel: i henhold til den naturlige fargen på isolasjonen - original farge

Tre-leder kabel: gul, grønn, rød båndidentifikasjon eller trykt 1, 2, 3 hvite tallidentifikasjon eller i henhold til kundens krav

6-Sheath farge

Svart eller etter kundens krav

7-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, lite røyk- og halogenfri, termittsikker, gnagersikker, UV-bestandig, vannbestandig, etc.

8- Kabelapplikasjonsegenskaper

8.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift er 90°C.

8.2 Under kortslutning (varighet ikke overstiger 5 sekunder) er den maksimalt tillatte temperaturen på kabellederen 250°C.

8.3 Kabelinstallasjonstemperaturen bør ikke være lavere enn 0 ℃

8.4 Minimum bøyeradius for kabelinstallasjon

8.4.1 Enkjernet ikke-pansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 20 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 15 ganger kabelens ytre diameter.

8.4.2 Enkjernet pansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 15 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 12 ganger kabelens ytre diameter.

8.4.3 Tre-kjerners upansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 15 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 12 ganger kabelens ytre diameter.

8.4.3 Tre-kjerners pansret kabel:

Minimum bøyeradius for kabelen under installasjon: ikke mindre enn 12 ganger kabelens ytre diameter;

Minimum bøyeradius for kabelen etter installasjon: ikke mindre enn 10 ganger kabelens ytre diameter.

8.5-kabel er mye brukt i kraftoverførings- og distribusjonssystemer, inkludert urbane kraftdistribusjonsnettverk og industrielle strømforsyninger. Kabelen er egnet for fast installasjon både innendørs og utendørs, kan direkte grave i rørledninger, kabelbakker, rør og kabelgrøfter. Armert kabel med metallbånd tåler mekaniske krefter, men ikke betydelig spenning; ledningsarmert kabel tåler mekaniske krefter og betydelig spenning; Upansret kabel tåler ikke spenning eller kompresjon.
