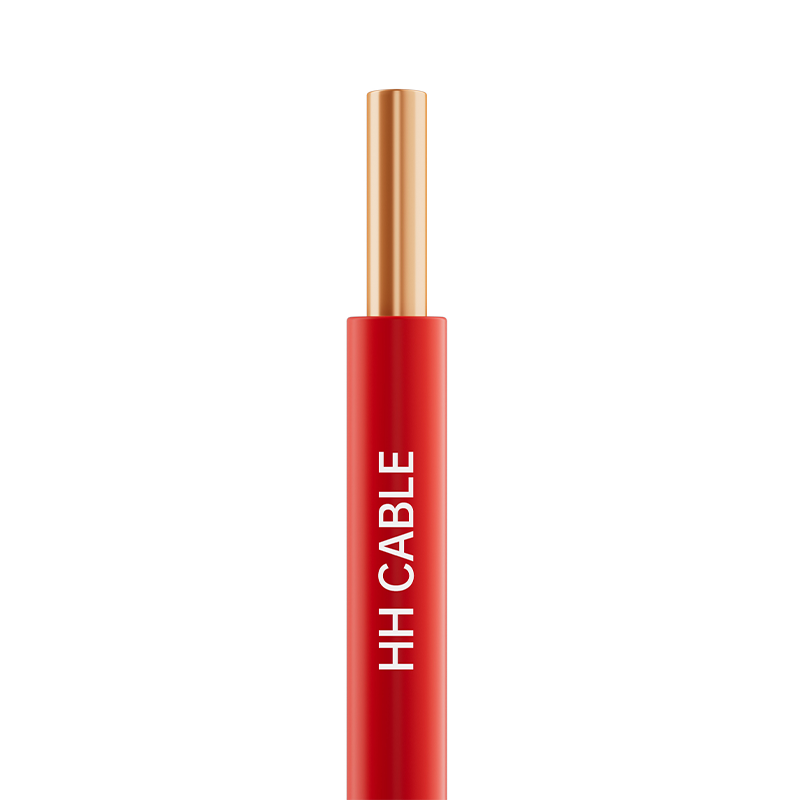

450-750V og under PVC-isolerte kabler, ledninger og ledninger

Produktnavn: 450-750V og under PVC-isolerte kabler, ledninger og ledninger

1-Implementeringsstandarder

GB/T5023-2008, JB/T8734-2016

2-produktmodellll

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- Spenningsnivå

450/750V, 300/500V, 300/300V

4-spesifikasjonskategori

Spenningsnivå

model

Spesifikasjon

450/750V

60227 IEC 01(BV)

1,5 mm 2 ~ 400 mm 2

BLV

2,5 mm 2 ~ 400 mm 2

60227 IEC 0 2 (RV)

1,5 mm2–240 mm2

BVR

2,5 mm2–185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2–1,0 mm2

BV

0,75 mm2–1,0 mm2

60227 IEC 06(RV)

0,5 mm2–1,0 mm2

300/500V

BVV

0,75 mm2–185 mm2

BLVV

2,5 mm2–185 mm2

Spenningsnivå

model

Antall kjerner

Spesifikasjon

300/500V

BVVB

2-3

0,75 mm 2 ~ 10 mm 2

BLVVB

2-3

2,5 mm 2 ~ 10 mm 2

300/500V

60227 IEC 53 ( RV V)

2-5

0,75 mm 2 ~ 2,5 mm 2

300/500V

RV V

2

1,5 mm 2 ~ 6 mm 2

3-5

4 mm 2 ~ 6 mm 2

6–37

0,5 mm 2 ~ 2,5 mm 2

300/300V

60227 IEC 52 ( RV V)

2-3

0,5 mm 2 ~ 0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ~ 4 mm 2

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Runde komprimerte eller ikke-komprimerte (kobber eller aluminium eller aluminiumslegering) ledere, kobberledere - Klasse 1, Klasse 2, Klasse 5; aluminiumsledere - Klasse 1, Klasse 2

Brannsikkert lag (hvis noen)

Glimmer tape

Isolasjon

PVC isolasjonsmateriale

Fylling (hvis noen)

Ikke-hygroskopisk polypropylen retikulert fylltau

Kabelinnpakningstape (hvis noen)

Ikke-vevd stoff eller polyestertape

Ytre kappe (hvis noen)

PVC-mantelmasse

6-leder kjerneidentifikasjon

6.1 Identifikasjon av isolasjonsfarging:

6.1.1 Når det brukes farget isolasjon for identifikasjon av isolerte trådkjerner, kan hver isolert trådkjerne kun bruke én farge, bortsett fra grønn/gul kombinasjonsfarge.

6.1.2 Isolasjonskjernefargene til enhver flerkjernekabel kan ikke være grønn og gul, som ikke er kombinerte farger.

6.1.2 For grønn/gul isolert ledningskjerner skal en farge dekke minst 30 % og ikke mer enn 70 % av overflaten til den isolerte ledningskjernen, og den andre fargen skal dekke resten og være konsistent hele veien.

6.1.4 Det foretrukne fargespekteret for isolasjonsfarging av kabler med fem kjerner eller færre er som følger:

1 kjerne og 2 kjerner: ingen preferanse for fargespekter;

3 kjerner: grønn/gul, blå, brun eller brun, svart, grå;

4 kjerner: grønn/gul, brun, svart, grå eller blå, brun, svart, grå;

5-kjerne: grønn/gul, blå, brun, svart, grå eller blå, brun, svart, grå, svart.

6.1.5 Når det er spesielle krav til kromatografi, kan tilbuds- og etterspørselspartene forhandle og bestemme i henhold til kundens krav.

6.2 Isolasjons digital identifikasjon:

6.2.1 Kabler med seks eller flere kjerner skal identifiseres med tall. Isolasjonen skal ha samme farge og ordnet numerisk i naturlig rekkefølge fra det indre laget til det ytre laget med utgangspunkt i den isolerte kjerne nr. 1 (svart isolasjon med hvit skrift anbefales), bortsett fra den grønn/gule isolerte kjernen (hvis noen).

6.2.2 Når tegnet består av et enkelt tall, skal det legges til en horisontal linje under tallet. Når skiltet består av to tall, skal de plasseres vertikalt og en horisontal linje legges til under sistnevnte nummer. Intervallet di mellom to tilstøtende tallgrupper bør ikke være større enn 50 mm. Arrangementet av de digitale identifikasjonsskiltene er vist i figuren nedenfor:

7-Sheath farge

Hvit, svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, brannbestandig, termittbestandig, gnagerbestandig, UV-bestandig, lavtemperaturbestandig, mineraloljebestandig, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift er 70°C.

9.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er 160 ℃.

9.3 Kabelinstallasjonstemperaturen bør ikke være lavere enn 0 ℃

9.4 Minimum bøyeradius for kabelinstallasjon:

Minimum bøyeradius for kabler med en ytre diameter mindre enn 25 mm: ikke mindre enn 4 ganger den ytre diameteren til kabelen;

Minste bøyeradius for kabler med en ytre diameter større enn eller lik 25 mm: ikke mindre enn 6 ganger kabelens ytre diameter.

9.5 Denne serien av PVC-isolerte ledninger og kabler har en maksimal spenningsklassifisering på 450/750V og er mye brukt i bolig-, kommersielle og industrielle miljøer for elektrisk belysning og interne ledninger, husholdningsapparater, elektrisk utstyr, instrumentering, kontrollutstyr, elektronisk utstyr og automatiske enheter. Installasjonsmetoder inkluderer faste ledninger, innendørs eller utendørs, eller innebygd i rør eller lignende lukkede systemer.
