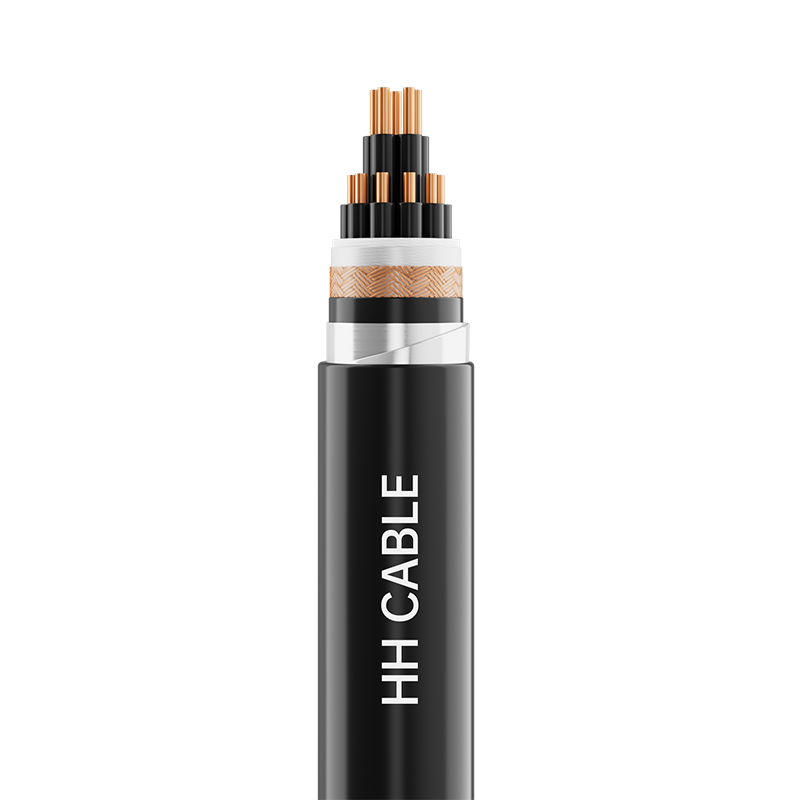

450-750V kryssbundet polyetylenisolert kontrollkabel

Produktnavn: 450-750V kryssbundet polyetylen isolert kontrollkabel

1-Implementeringsstandarder

GB/T9330-2020

2-produktmodell

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, etc.

3- Spenningsnivå

450/750V

4-Produktspesifikasjoner

rutenett

Modell

Lederens nominelle tverrsnitt mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Antall kjerner

KYJV , KYJVP og andre serier

—

2–61

2–19

2-10

KYJV P2, KYJVP3, KYJVP4 og andre serier

—

4–61

4–19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 og andre serier

—

7–61

4–61

4–19

4-10

KYJV32 , KYJY33 og andre serier

—

19–61

7–61

4–19

4-10

KYJVR, KYJYR og andre serier

2–61

—

—

—

KYJVRP, KYJYRP og andre serier

2–61

2–48

—

—

—

Merk: 1. Spesifikasjonene for flammehemmende kabler, halogenfrie flammehemmende kabler med lavt røyknivå, brannsikre kabler og deres kombinerte kabler er de samme som for de tilsvarende modellene nevnt ovenfor.

2. De anbefalte kjernenummerseriene er: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61 kjerner.

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Klasse 1 solid kobberleder eller klasse 2 rundtrådet kobberleder eller klasse 5 myk kobberleder

Brannsikkert lag (hvis noen)

Glimmer tape

Isolasjon

Tverrbundet polyetylen isolasjonsmateriale

Fylling

Ikke-hygroskopisk polypropylen retikulert fylltau

Kabelinnpakningstape

Ikke-vevd stoff eller polyestertape

Metallskjerming

Kobbertrådfletting eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning

Fôr (hvis noen)

Preget teip av polypropylen eller (polyvinylklorid eller polyetylen eller halogenfritt røykfattig flammehemmende) kappemateriale

Isolasjonshylse (hvis noen)

PVC eller polyetylen eller halogenfritt lavt røyk flammehemmende kappemateriale

Rustning (hvis noen)

Galvanisert stållist eller galvanisert ståltråd

Ytre slire

PVC eller polyetylen eller halogenfritt lavt røyk flammehemmende kappemateriale

6-leder kjerneidentifikasjon

6.1 Identifikasjon av isolasjonsfarging:

6.1.1 Når det brukes farget isolasjon for identifikasjon av isolerte trådkjerner, kan hver isolert trådkjerne kun bruke én farge, bortsett fra grønn/gul kombinasjonsfarge.

6.1.2 Isolasjonskjernefargene til enhver flerkjernekabel kan ikke være grønn og gul, som ikke er kombinerte farger.

6.1.2 For grønn/gul isolert ledningskjerner skal en farge dekke minst 30 % og ikke mer enn 70 % av overflaten til den isolerte ledningskjernen, og den andre fargen skal dekke resten og være konsistent hele veien.

6.1.4 Det foretrukne fargespekteret for isolasjonsfarging av kabler med fem kjerner eller færre er som følger:

2 kjerner: ingen foretrukket fargespekter; 3 kjerner: grønn/gul, blå, brun eller blå, svart, brun;

4 kjerner: grønn/gul, blå, svart, brun eller blå, svart, brun, grå eller oransje;

5-kjerne: grønn/gul, blå, svart, brun, grå eller oransje, eller blå, svart, brun, grå, oransje eller andre forskjellige farger.

6.1.5 Når det er spesielle krav til kromatografi, kan tilbuds- og etterspørselspartene forhandle og bestemme i henhold til kundens krav.

6.2 Isolasjons digital identifikasjon:

6.2.1 Kabler med syv eller flere kjerner skal identifiseres med tall. Isolasjonen skal ha samme farge og ordnet numerisk fra indre lag til ytre lag i naturlig rekkefølge med start med isolert kjerne nr. 1 (svart isolasjon med hvit skrift anbefales), bortsett fra den grønn/gule isolerte kjernen (hvis noen).

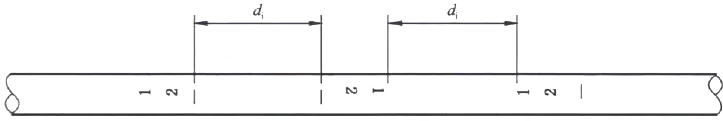

6.2.2 Når tegnet består av et enkelt tall, skal det legges til en horisontal linje under tallet. Når skiltet består av to tall, skal de plasseres vertikalt og en horisontal linje legges til under sistnevnte nummer. Intervallet di mellom to tilstøtende tallgrupper bør ikke være større enn 50 mm. Arrangementet av de digitale identifikasjonsskiltene er vist i figuren nedenfor:

7-Sheath farge

Svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, lite røyk- og halogenfri, termittsikker, gnagersikker, UV-bestandig, lavtemperaturbestandig, mineraloljebestandig, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift er 90°C.

9.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er 250 ℃.

9.3 Kabelinstallasjonstemperaturen bør ikke være lavere enn 0 ℃

9.4 Minimum bøyeradius for kabelinstallasjon:

9.4.1 Myk strukturkabel:

Bøyeradius skal ikke være mindre enn 6 ganger kabelens ytre diameter.

9.4.2 Upansrede kabler:

Bøyeradius skal ikke være mindre enn 8 ganger kabelens ytre diameter.

9.4.3 Pansrede og metallskjermede kabler:

Bøyeradius skal ikke være mindre enn 12 ganger kabelens ytre diameter.

9.5 Denne kabelen er mye brukt i kontroll-, signaloverførings-, overvåkings- og beskyttelseskretssystemer med nominell spenning på 450/750V og lavere for å sikre sikker, stabil og effektiv drift av elektriske systemer. Den kan installeres fast og brukes innendørs, utendørs, eller direkte nedgravd i kabelrør og kabelgrøfter
