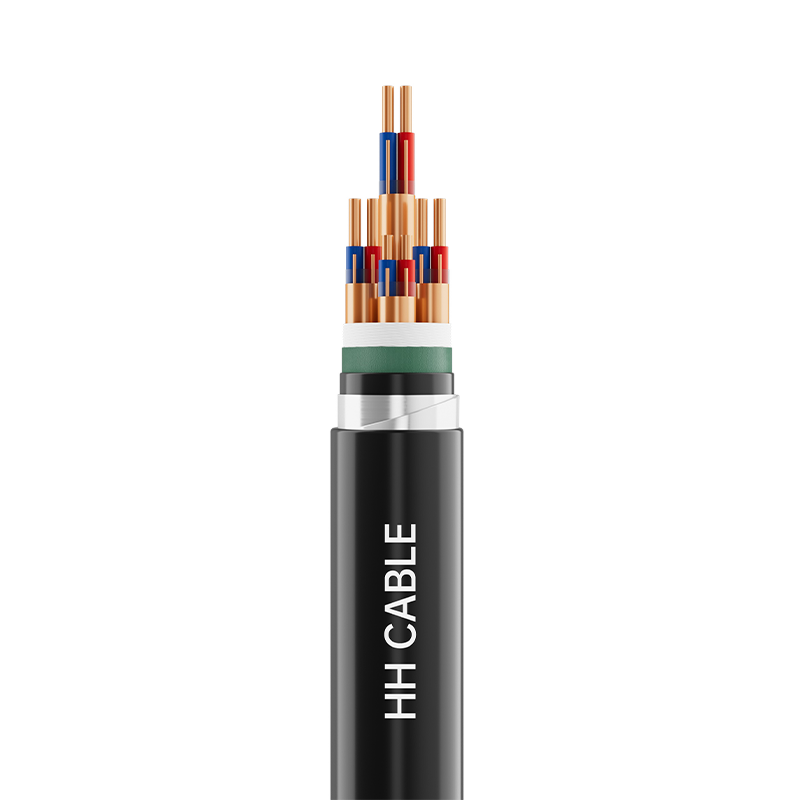

300-500V datamaskin- og instrumentkabler

Produktnavn: 300-500V datamaskin- og instrumentkabler

1-Implementeringsstandarder

TICW 6-2009, BS5308

2-produktmodell

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, etc.

3- Spenningsnivå

300/500V

4-Produktspesifikasjoner

rutenett

Modell

Lederens nominelle tverrsnitt mm2

Kablingskomponentstruktur

Lane Group

Tre-linjers gruppe

Fire-leder gruppe

Polyetylenisolasjon, polyvinylkloridisolasjon, tverrbundet polyetylenisolasjon, halogenfri lavrøyk polyolefinisolasjon

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Silikongummi isolasjon

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Fluoroplastisk isolasjon

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Klasse 1 solid kobberleder eller klasse 2 rundtrådet kobberleder eller klasse 5 myk kobberleder

Brannsikkert lag (hvis noen)

Glimmer tape

Isolasjon

Polyvinylklorid eller polyetylen eller tverrbundet polyetylen eller halogenfri lavrøykpolyolefin

Twisted pair, gruppe eller star twist tape (hvis tilgjengelig)

Polyestertape eller fiberduk

Individuell skjerming (hvis noen)

Kobbertrådfletting eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning eller aluminiumsplasttape og komposittskjerming av kobbertråd

Fylling

Ikke-hygroskopisk polypropylen retikulert fylltau

Kabelinnpakningstape

Ikke-vevd stoff eller polyestertape

Total skjerming (hvis noen)

Kobbertråd eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning eller aluminiumsplasttape og komposittskjerming av kobbertråd

Innerhylse eller isolasjonshylse (hvis noen)

Polyvinylklorid (PVC), polyetylen (PE) eller halogenfri lavrøyk polyolefinkappeforbindelse

Rustning (hvis noen)

Galvanisert stållist eller galvanisert ståltråd

Ytre slire

Polyvinylklorid eller polyetylen eller halogenfri lavrøykpolyolefin

6-leder kjerneidentifikasjon

Kabelkomponenter identifiseres ved isolasjonsfarging, og forskjellige farger brukes for å skille trådene i parene (gruppene). Ulike fargespektre, fargebånd eller tall kan brukes for å skille og identifisere ledningsgruppene, eller i henhold til kundens krav.

7-Sheath farge

Svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, brannbestandig, lite røyk- og halogenfri, termittsikker, gnagersikker, UV-bestandig, mineraloljebestandig, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift:

PVC-isolasjon, polyetylenisolasjon, røykfattig halogenfri polyolefinisolasjon: 70°C; tverrbundet polyetylen isolasjon: 90°C.

9.2 Kabelinstallasjonstemperaturen bør ikke være lavere enn 0 ℃

9.3 Minimum bøyeradius for kabelinstallasjon:

For ikke-pansrede kabler eller kobbertrådflettede, skjermede fleksible kabler: bøyeradiusen skal ikke være mindre enn 6 ganger kabelens ytre diameter;

Kabler med kobbertape eller kobber-plast tape skjold eller aluminium-plast tape skjold eller stål tape panser eller ståltråd panser:

Bøyeradius skal ikke være mindre enn 12 ganger kabelens ytre diameter.

9.4 Denne kabelen er mye brukt i industriell automasjonsinstrumentering og kontrollsystemer (ICS), distribuerte kontrollsystemer (DCS) og programmerbare logiske kontrollere (PLC) med en nominell spenning på 300/500V. Som en forbindelseslinje mellom elektroniske datamaskiner, industrielle automasjonsinstrumenter, sensorer og aktuatorer, muliggjør den automatisk kontroll av analoge og digitale signalsystemer som deteksjon, kontroll, alarm og forrigling, og overfører analoge og digitale signaler som deteksjon, kontroll, forrigling og alarm for prosessvariabler i produksjonsutstyr. Den har utmerket motstand mot magnetfeltinterferens, elektrostatisk interferens, og er motstandsdyktig mot insekt- og fugleskader. Den kan installeres innendørs, utendørs, direkte nedgravd, eller i kabelkanaler og grøfter.
