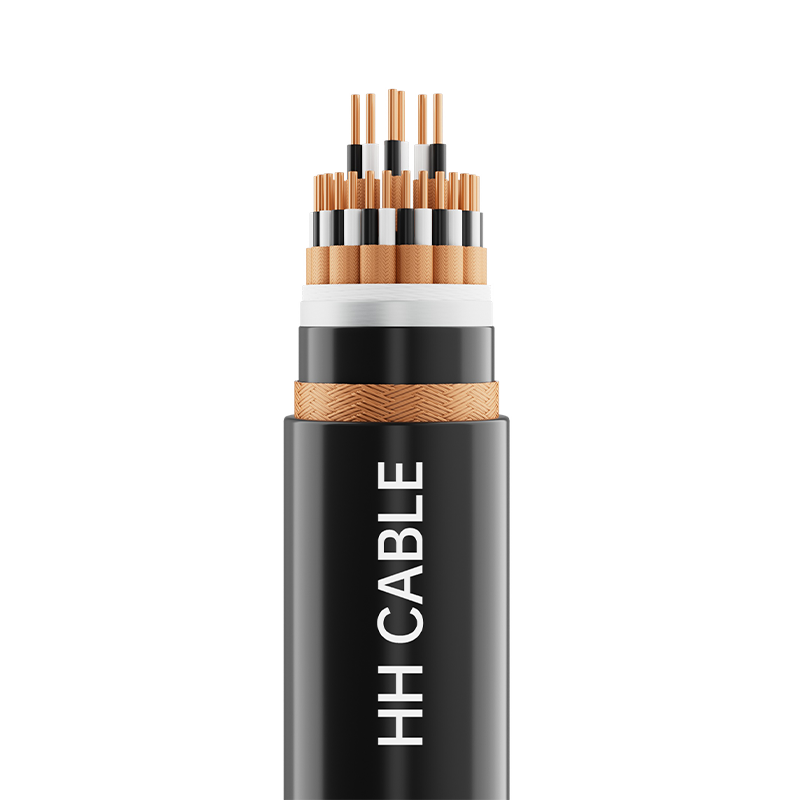

300-500V høy- og lavtemperaturbestandig datamaskin- og instrumentkabler

Produktnavn: 300-500V høy- og lavtemperaturbestandig datamaskin- og instrumentkabler

1-Implementeringsstandarder

TICW 6-2009

2-produktmodell

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, etc.

3- Spenningsnivå

300/500V

4-Produktspesifikasjoner

rutenett

Modell

Lederens nominelle tverrsnitt mm2

Kablingskomponentstruktur

Lane Group

Tre-linjers gruppe

Fire-leder gruppe

Silikongummi isolasjon

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Fluoroplastisk isolasjon

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Klasse 1 solid kobberleder eller klasse 2 rundtrådet kobberleder eller klasse 5 myk kobberleder

Brannsikkert lag (hvis noen)

Glimmer tape

Isolasjon

Silikongummi eller fluoroplastisk isolasjonsmateriale

Twisted pair, gruppe eller star twist tape (hvis tilgjengelig)

Polyestertape eller fiberduk

Individuell skjerming  (hvis noen)

Kobbertrådfletting eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning eller aluminiumsplasttape-innpakning kobbertrådfletting komposittskjerming

Fylling

Ikke-hygroskopisk polypropylen retikulert fylltau

Kabelinnpakningstape

Ikke-vevd stoff eller polyestertape

Total skjerming (hvis noen)

Kobbertrådfletting eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) innpakning eller aluminiumsplasttape-innpakning kobbertrådfletting komposittskjerming

Ytre slire

Silikongummi eller fluoroplastisk kappemateriale

6-leder kjerneidentifikasjon

Kabelkomponenter identifiseres ved isolasjonsfarging, og forskjellige farger brukes for å skille trådene i parene (gruppene). Ulike fargespektre, fargebånd eller tall kan brukes for å skille og identifisere ledningsgruppene, eller i henhold til kundens krav.

7-Sheath farge

Svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, motstand mot høy og lav temperatur, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift:

Silikongummi isolasjon: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperaturen på kabelinstallasjonen bør ikke være lavere enn -20 ℃

9.3 Minimum bøyeradius for kabelinstallasjon:

For ikke-pansrede kabler eller kobbertrådflettede, skjermede fleksible kabler: bøyeradiusen skal ikke være mindre enn 6 ganger kabelens ytre diameter;

Kabler med kobbertape, kobberplasttape eller aluminium-plasttapeskjerming:

Bøyeradius skal ikke være mindre enn 12 ganger kabelens ytre diameter.

9.4 Denne kabelen er mye brukt i industriell automasjonsinstrumentering og kontrollsystemer (ICS), distribuerte kontrollsystemer (DCS) og programmerbare logiske kontrollere (PLCer) som opererer i høy- eller lavtemperaturmiljøer med en nominell spenning på 300/500V. Som en forbindelseslinje mellom elektroniske datamaskiner, industrielle automasjonsinstrumenter, sensorer og aktuatorer, muliggjør den automatisk kontroll av analoge og digitale signalsystemer som deteksjon, kontroll, alarm og forrigling, og overfører analoge og digitale signaler som deteksjon, kontroll, forrigling og alarmering av prosessvariabler i produksjonsutstyr. Den viser utmerket motstand mot magnetfeltinterferens, elektrostatisk interferens og insekt- og fugleskader. Den kan installeres innendørs eller utendørs, direkte nedgravd, eller i kabelkanaler og grøfter.
