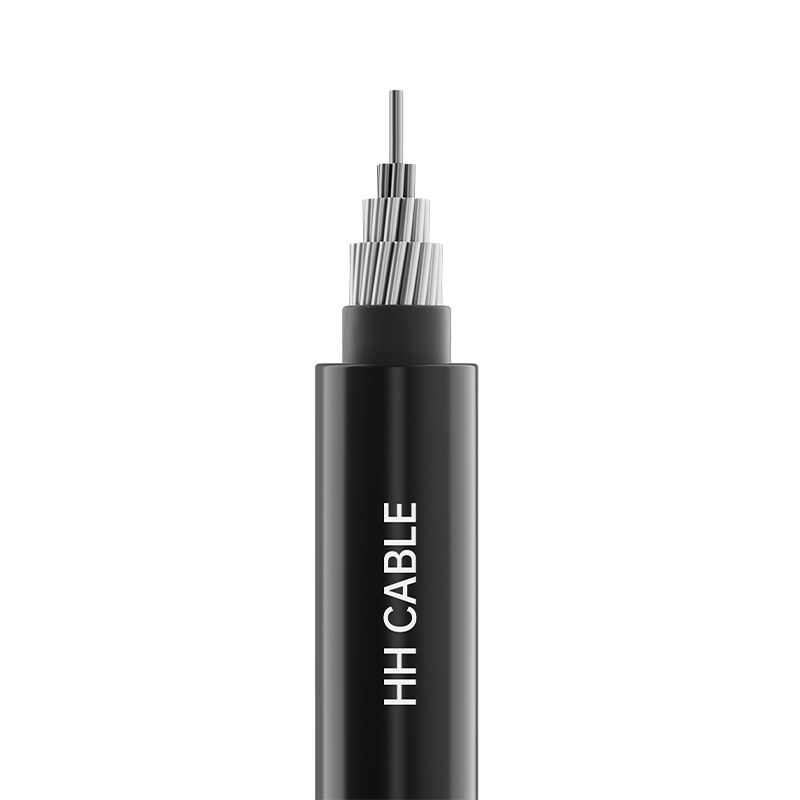

20kV og under stålkjerneforsterket aluminiumskjerne (aluminiumslegeringskjerne) overliggende isolert kabel

Produktnavn: 20kV og under stålkjerneforsterket aluminiumskjerne (aluminiumslegeringskjerne) overliggende isolert kabel

1-Implementeringsstandarder

Q/320282DJD002-2021, Q/320282DJD007-2025

2-produktmodell

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, etc.

3- Spenningsnivå

1kV, 10kV, 20kV

4-Produktspesifikasjoner

Antall kjerner

Spesifikasjoner (aluminium/stål)

1

10/2 mm 2 ~400/95 mm 2

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

dirigent

Rund komprimert stålkjerneforsterket (aluminium eller aluminiumslegering) leder

Lederskjold (hvis noen)

Tverrbundne eller ikke-tverrbundne halvledende materialer

isolasjon

Høytetthetspolyetylen eller tverrbundet polyetylen værbestandig isolasjonsmateriale

6-Isolasjonsidentifikasjon

Isolasjonsfargeidentifikasjon:

Isolasjonsfarge er svart eller i henhold til kundens krav.

7-Spesielle ytelseskrav

Værbestandighet, UV-bestandighet, strekkstyrke, etc.

8- Kabelapplikasjonsegenskaper

8.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift:

Vanlig polyetylen, polyvinylklorid: 70 ℃; polyetylen med høy tetthet: 75 ℃ ; tverrbundet polyetylen: 90 ℃.

8.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er: vanlig polyetylen, polyvinylklorid: 130 ℃; høy tetthet polyetylen isolasjon: 150 ℃; tverrbundet polyetylen isolasjon: 250 ℃.

8.3 Temperaturen på kabelinstallasjonen bør ikke være lavere enn -20 ℃

8.4 Minimum bøyeradius for kabelinstallasjon:

Ikke mindre enn 20 ganger kabelens ytre diameter.

8.5 Stålforsterket aluminium (aluminiumslegering) overliggende isolerte kabler opp til 20kV er mye brukt i landlige strømnettkonstruksjoner og oppgraderinger, spesielt i langsiktige strømforsyningssystemer i fjellområder. Sammenlignet med rene aluminiumsledere, tilbyr de større bruddstyrke og bedre hengeegenskaper, og øker overføringskapasiteten uten å endre tårnbelastninger. Antallet tårn kan reduseres i henhold til fjellområders eller elvers særpreg for å oppnå storspennende strømforsyning.
