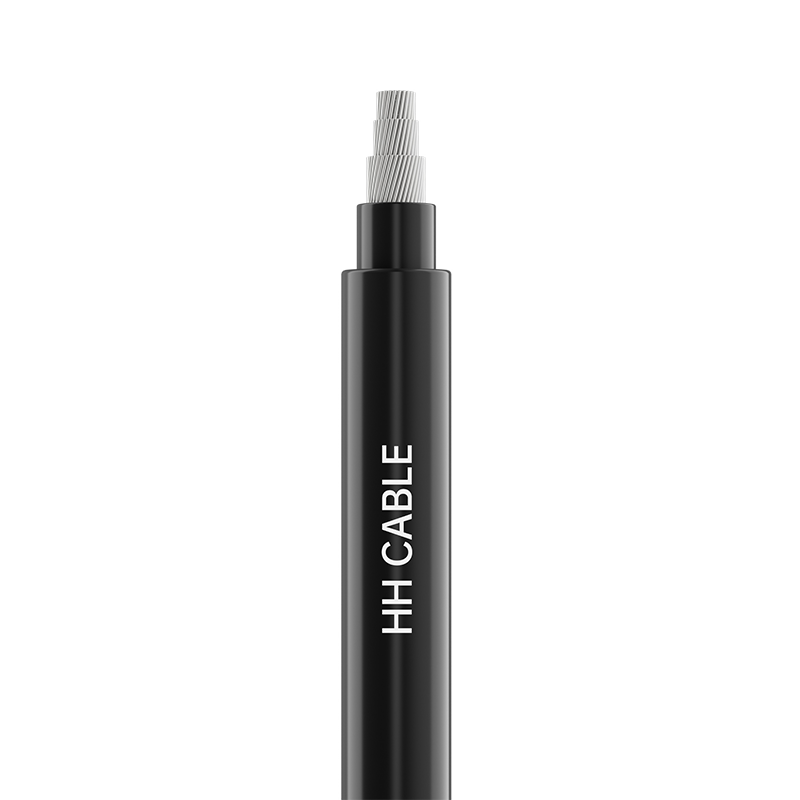

Solcellekabler (EN-standarder)

Produktnavn: Solcellekabel (EN-standard)

1-Implementeringsstandarder

EN 50618:2014

2-produktmodell

H1Z2Z2-K

3- Spenningsnivå

AC:1/1kV;DC:1,5kV

4-Produktspesifikasjoner

Antall kjerner

Spesifikasjon

1

1,5–35

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Klasse 5 tinnbelagt kobberleder

Isolasjonslag (hvis noen)

halogenfri tape med lite røyk

Isolasjon

Tverrbundet polyolefin

Isolasjonslag (hvis noen)

halogenfri tape med lite røyk

Ytre kappe (hvis noen)

Tverrbundet polyolefin

6-leder kjerneidentifikasjon

Isolasjon color identification: black or red or white or as per customer's requirements

7-Sheath farge

Svart eller etter kundens krav

8-Spesielle ytelseskrav

Flammehemmende A/B/C-klasse, lite røyk- og halogenfri, UV-bestandig, kuldebestandig, ozonbestandig, værbestandig, etc.

9- Kabelapplikasjonsegenskaper

9.1 Maksimal ledertemperatur under kabeldrift: 120°C.

9.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er 250 ℃.

9.3 Driftstemperatur: -40 °C til 90 °C

9.4 Temperaturen på kabelinstallasjonen bør ikke være lavere enn -15 ℃

9.5 Minimum bøyeradius for kabelinstallasjon: ikke mindre enn 4 ganger kabelens ytre diameter;

9.6 Brukes primært til å overføre likestrøm generert av solcellepaneler og brukes mye for å koble sammen solcellemoduler og likestrømskombinasjonsbokser. Den brukes også til andre tilkoblinger i solcelleanlegg eller lignende kraftproduksjonssystemer. Den er egnet for både utendørs og innendørs faste installasjoner.
