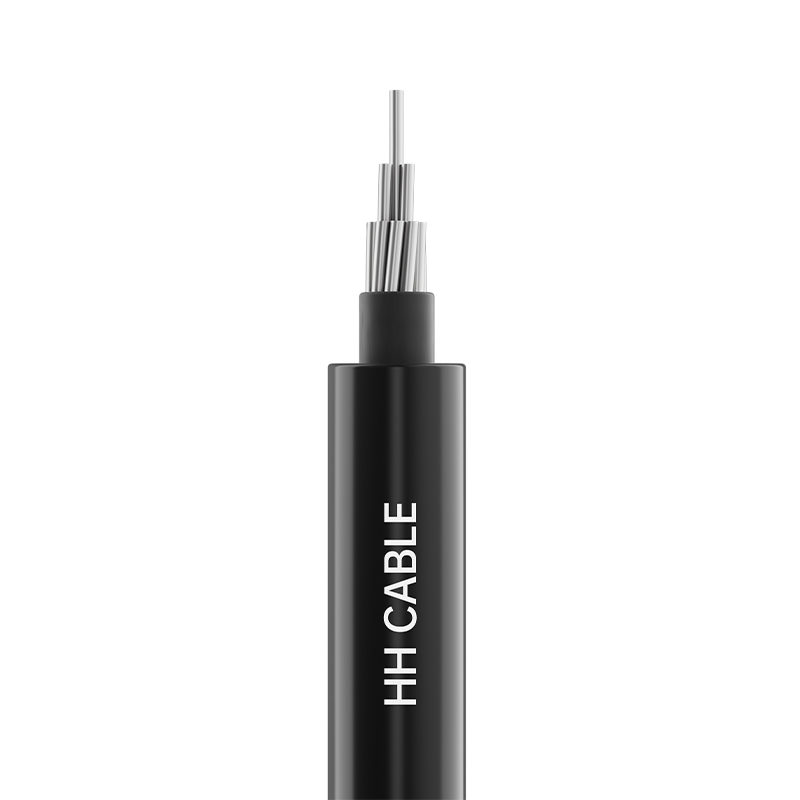

10kV overliggende isolert kabel

Produktnavn: 10kV overliggende isolert kabel

1-Implementeringsstandarder

GB/T14049-2008

2-produktmodell

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Spenningsnivå

10kV

4-Produktspesifikasjoner

Antall kjerner

Spesifikasjon

Kobber leder

Leder av aluminium eller aluminiumslegering

1

10 mm 2 ~ 400 mm 2

10 mm 2 ~ 400 mm 2

3

25 mm 2 ~ 400 mm 2

25 mm 2 ~ 400 mm 2

3 K (A) eller 3 K (B)

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

Merknad 1: K er den bærende flertrådede ledningen. I henhold til tekniske tekniske krav kan tverrsnittet spesifisert i tabellen velges for å matche det tilsvarende ledertverrsnittet.

Når spennvidden til tårnet er større og det er behov for ekstra bærekabler, er slike bærekabler ikke inkludert i kabelstrukturen

Merknad 2: (A) indikerer bærende trådet ståltråd, og (B) indikerer bærende trådet tråd av aluminiumslegering.

5- Kabelstrukturbeskrivelse

Kabelstruktur

Materialbeskrivelse

Dirigent

Rund komprimert (kobber eller aluminium eller aluminiumslegering) leder

Dirigent shield (if any)

Tverrbundne eller ikke-tverrbundne halvledende materialer

Isolasjon

Høytetthetspolyetylen eller tverrbundet polyetylen værbestandig isolasjonsmateriale

Isolasjon shield (if any)

Tverrbundet avisolerbart halvledende materiale

6-Isolasjonsidentifikasjon

Isolasjon coloring identification:

Isolasjonsfargen er svart eller naturlig. Fasesekvensen til trekjerners kabelisolasjon identifiseres av rygger, dvs. fase A har en rygg, fase B har to rygger, fase C har tre rygger, etc., eller i henhold til kundens krav. Den nøytrale kjernen er merket med en annen merkemetode enn over.

7-Spesielle ytelseskrav

Værbestandighet, UV-motstand, etc.

8- Kabelapplikasjonsegenskaper

8.1 Maksimal tillatt langtidsmerket temperatur for kabellederen under normal drift:

Høydensitetspolyetylen: 75°C; tverrbundet polyetylen: 90°C.

8.2 Maksimal tillatt temperatur på kabellederen under kortslutning (varighet ikke overstiger 5 sekunder) er: polyetylenisolasjon med høy tetthet: 150°C; tverrbundet polyetylen isolasjon: 250°C.

8.3 Temperaturen på kabelinstallasjonen bør ikke være lavere enn -20 ℃

8.4 Minimum bøyeradius for kabelinstallasjon:

Enkeltlederkabel: ikke mindre enn 20 ganger kabelens ytre diameter;

Flerkjernekabel: ikke mindre enn 15 ganger kabelens ytre diameter.

8.510kV overhead isolerte kabler er mye brukt i urbane og landlige strømnettkonstruksjoner og oppgraderinger for å erstatte tradisjonelle nakne ledere, redusere risikoen for elektrisk støt, forbedre sikkerheten, møte urbane forskjønningsbehov, unngå innvirkningen av bare ledere på landskapet, og oppnå effekten av "usynlig strømnett".

8.5.1 Ved installasjon av lette og tynnisolerte kabler over hodet, bør det holdes en viss avstand fra trær. Når kablene er i drift tillates kun kortvarig kontakt mellom kablene og trærne.
